Nos solutions SMART pour vos équipements industriels

Industrie 4.0

Aujourd’hui, l’industrie de fabrication de pièces composites est constamment mise au défi de produire des volumes toujours plus importants à des coûts toujours plus bas. Elle est également confrontée à quatre défis majeurs dans ses processus de production : le coût des matières premières, l’empreinte carbone, la fiabilité et le coût du travail.

Chez Techni-Modul Engineering, notre expertise consiste à apporter des innovations afin d’atteindre vos objectifs. Ces solutions SMART ont été créées pour optimiser votre production en réduisant le temps de cycle, en augmentant la qualité et la répétabilité et en améliorant l’environnement de travail : c’est la clé de l’optimisation.

Toutes les solutions SMART sont supervisées par un seul et même MES (Manufacturing Execution System): le SMART Pilot qui assure une parfaite interopérabilité entre elles.




1Qu'est-ce que le SMART Control?

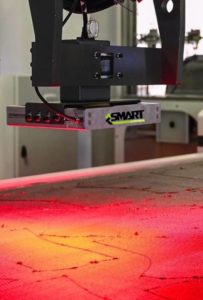

SMART CONTROL est une solution de contrôle automatique pour vérifier en temps réel la conformité du drapage par rapport au plan théorique. Il se compose d’un système caméra avec son éclairage et d’un logiciel plug & play qui permet des fonctions de contrôle telles que l’identification et la reconnaissance de forme, le contrôle de l’orientation des fibres, le positionnement des plis, la détection des écarts et/ou des chevauchements ainsi que la détection des FOD et des défauts sur les matériaux composites.
2Quels-sont les avantages?
• Identification des plis sans laser ni code barres

• Contrôle de la qualité des plis lors du drapage (forme, positionnement,…)

• Précision (± 0,2 mm) et fiabilité

• Adapté pour bras robotisé Pick & Place ou autre système (3 axes,…)

• Système entièrement modulable (logiciel plug & play + système de caméra)

• Remplace la présence d’un contrôleur pour les pièces de Classe 1
3Différents modules sont disponibles en fonction de vos besoins :

IDENTIFICATION DE FORME :

SMART CONTROL identifie les plis par rapport à leur forme réelle, calcule leur position et leur orientation précise dans l'espace.

CONTROLE D’ORIENTATION DES FIBRES :

SMART CONTROL contrôle l’orientation de la fibre du pli, avant et après le positionnement (0.2°).

POSITIONNEMENT DES PLIS :

SMART CONTROL détecte les contours réels des plis et permet une comparaison entre la position théorique et réel des bords de pli.

FOD et DEFAUT MATERIEL :

SMART CONTROL détecte et localise les défauts sur les matériaux composites, détecte la présence d’objets étrangers sur le pli (taille > 0.2cm²) et localise leurs positions.


1Qu'est-ce que le SMART Gripper?
Outil de préhension universel par le vide à installer sur un système mobile (bras robotique par exemple). SMART Gripper peut être associé à notre solution de contrôle automatique SMART Control pour vérifier en temps réel la conformité du drapage par rapport au plan théorique.
2Quels-sont les caractéristiques du SMART Gripper?

• Module standardisé unique (500x300mm)

• Plusieurs modules peuvent être combinés afin de traiter des plis de plus grande dimension

• 60 ventouses pilotées indépendamment permettent de prendre des plis de différentes tailles et de différentes formes




1Qu'est-ce que le SMART Injection?
SMART INJECTION est une solution d'injection de résine sur préforme sèche (procédé RTM) en optimisant le volume de résine utilisé au juste nécessaire et en limitant au maximum les pertes. SMART Injection est un système compact, innovant qui a une capacité de 0 à 30cl, un chauffage jusqu'à 120°C et une pression jusqu’à 8 bars.
2Quels-en sont les bénéfices?

Fiabilité: cycle automatique

Temps: nettoyage facile du bloc SMART Injection et pas de nettoyage de machine d’injection

Ecologique: pas de perte de résine dans la machine d’injection et dans les tuyaux d’injection

Diminution du coût des consommables: pas de tuyaux d’injection


La machine d'injection est aussi disponible avec une capacité pouvant aller jusqu'à 60cl, et avec une pression pouvant monter jusqu'à 20 bars (options).


Exemple de comparaison pour une pièce de 800g réalisée en RTM (400g de résine).
Comparaison Machine d'injection SMART Injection Conclusion
Main d'oeuvre 30 minutes 15 minutes - 50%
Consommables 55€ 8€ - 89%
Perte de résine 200g 40g - 80%




1Qu'est-ce que le SMART Pick&Place?
La méthode de fabrication classique pour les préformes constituées de tissus secs est le drapage à la main, qui consiste à draper les couches de tissus secs ou les plis pré-imprégnés manuellement sur un outil pour constituer la préforme.

Aujourd'hui, la plupart des pièces composites sont drapées manuellement et pour répondre à des cadence de production de plus plus en plus importantes, nous avons totalement revu ce procédé de production en développant une technologie automatique permettant de prendre un ou plusieurs plis à partir d’une référence initiale et de les placer à leur position finale (à plat ou en 3D) selon le plan de drapage (SMART Pick & Place).

Notre solution SMART Control peut venir en complément du SMART Pick & Place afin de contrôler à 100% la confirmité du drapage.
2Quels-sont les avantages d'une telle solution?

• Réduction du temps de cycle


• Amélioration de la qualité et de la répétabilité pour la production


• Amélioration de l’environnement de travail


• Adaptable aux différents matériaux composites (tissus secs et préimprégnés)

Machine industrielle sur mesure

Suivant votre besoin


Machine industrielle standardisée

Solution SMART Stacking



Conçue selon demande. Différentes possibilités de configurations selon les exigences requises.

Exemple de configuration :

- Déroulement du matériau
- Drapage et mise en forme des plis
- Contrôle de drapage (SMART Control)
- Compactage
- Détourage des préformes
- Assemblage des préformes
- Fermeture du moule d'injection

Solution conçue pour la réalisation automatique de stacks (2 plis par minute). Cette solution inclus le gripper universel (SMART Gripper) et le SMART Control.

Deux références sont disponibles:

- Zone de travail: 1000x600mm pour des plis d’une dimension max. 500x300mm
- Zone de travail: 2000x1000mm pour des plis d’une dimension max. 1000x300mm
