Industria 4.0

Hoy en día, la industria de fabricación de piezas de materiales compuestos se enfrenta al reto constante de producir volúmenes cada vez mayores a costes cada vez más bajos. También se enfrenta a cuatro grandes retos en sus procesos de producción: los costes de las materias primas, la huella de carbono, fiabilidad y los costes laborales.

En Techni-Modul Engineering, nuestra experiencia consiste en aportar innovaciones para alcanzar sus objetivos. Estas soluciones SMART han sido creadas para optimizar su producción reduciendo el tiempo de los ciclos, aumentando la calidad y la repetibilidad y mejorando el entorno de trabajo: esta es la clave de la optimización.

Todas las soluciones SMART están supervisadas por un único sistema MES (Manufacturing Execution System): el SMART Pilot, que garantiza una perfecta interoperabilidad entre ellas.




1¿Qué es el SMART Control?

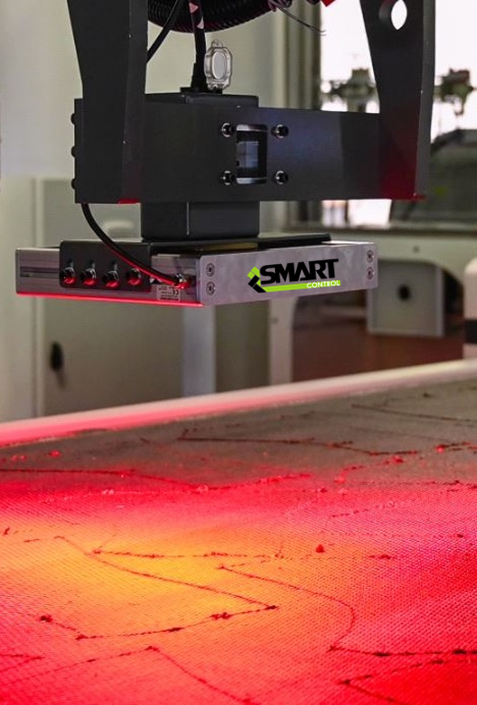

SMART CONTROL es una solución de control automático para comprobar en tiempo real la conformidad del drapeado con el plan teórico. Se compone de un sistema de cámaras con su iluminación y un software plug & play que permite funciones de control como la identificación y el reconocimiento de formas, el control de la orientación de las fibras, el posicionamiento de las capas, la detección de huecos y/o solapamientos, así como la detección de FOD y de defectos en los materiales compuestos.
2¿Cuáles son los beneficios?
• Identificación de los pliegues sin láser ni código de barras

• Control de la calidad de los pliegues durante el drapeado (forma, posicionamiento,…)

• Precisión (± 0,2 mm) y fiabilidad

• Apto para brazo robótico Pick & Place u otros sistemas (3 ejes,…)

• Sistema totalmente modular (software plug & play + sistema de cámaras)

• Sustituye la presencia de un controlador para las piezas de la clase 1
3Hay diferentes módulos disponibles en función de sus necesidades:

IDENTIFICACIÓN DE FORMA :

SMART CONTROL identifica los pliegues en relación con su forma real, calcula su posición y su orientación precisa en el espacio.

DE ORIENTACIÓN DE LA FIBRA :

CONTROL SMART CONTROL controla la orientación de la fibra en todos del pliegue, antes y después del posicionamiento (0,2°).

POSICIÓN DEL PLIEGO :

SMART CONTROL detecta los contornos reales de los pliegues y permite comparar la posición teórica y real de los bordes de los pliegues.

FOD y DEFECTOS DE MATERIALES :

SMART CONTROL detecta y localiza los defectos en los materiales compuestos, detecta la presencia de objetos extraños en la capa (tamaño > 0,2cm²) y localiza su posición.


1¿Qué es el SMART Gripper?

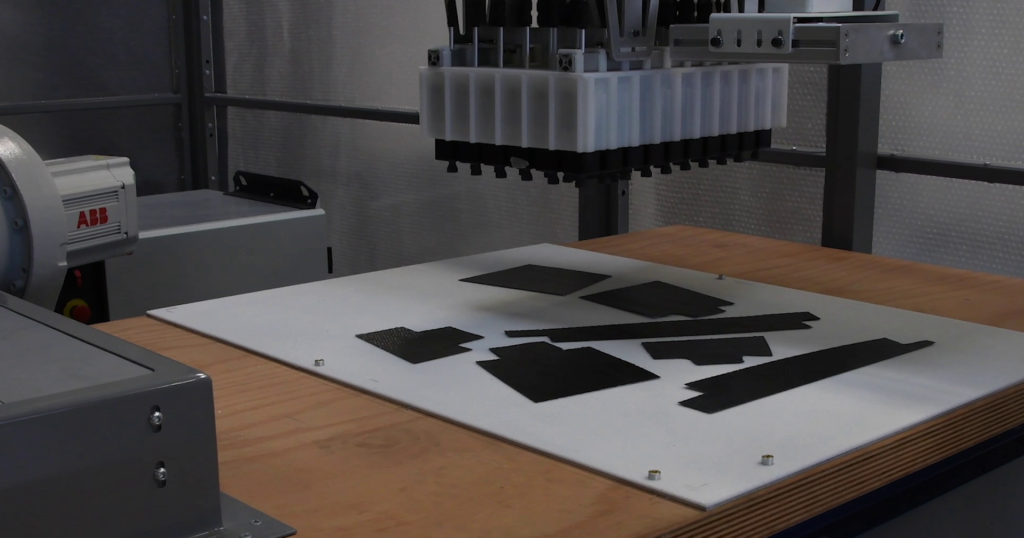

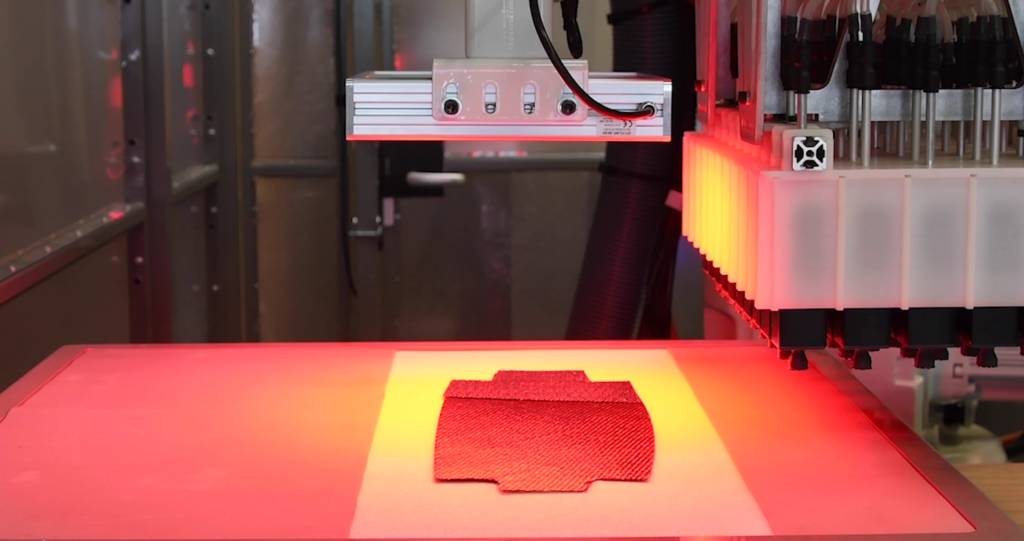

Sistema universal de agarre por vacío para su instalación en un sistema móvil (por ejemplo, un brazo robótico). SMART Gripper puede combinarse con nuestra solución de control automático SMART Control para comprobar en tiempo real la conformidad del drapeado con el plan teórico.

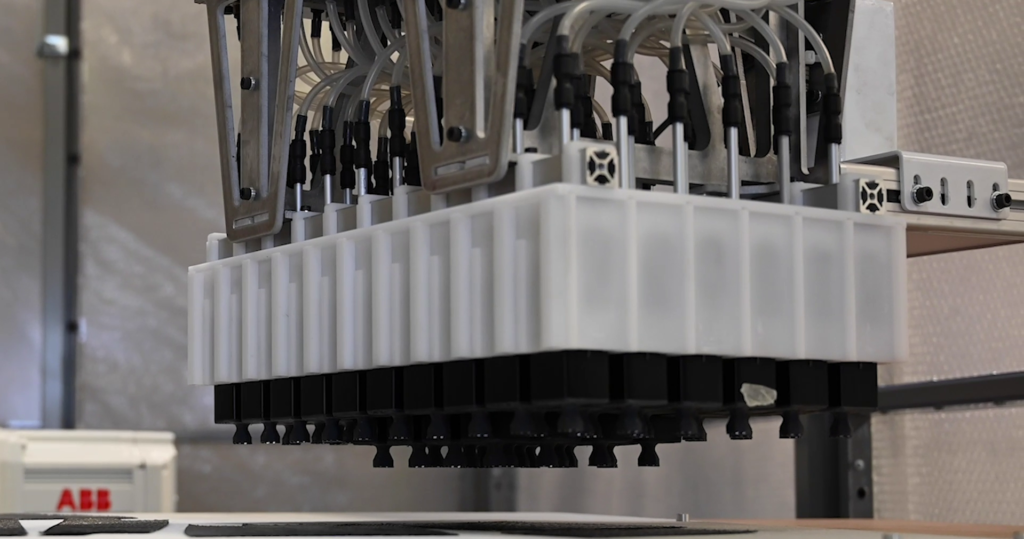

2¿Cuáles son las características del SMART Gripper?

• Módulo individual estándar (500x300mm)

• Se pueden combinar varios módulos para procesar pliegues más grandes

• 60 ventosas con control independiente permiten recoger pliegues de diferentes tamaños y formas




1¿Qué es el SMART Injection?
SMART INJECTION es una solución para inyectar resina en preformas secas (proceso RTM) optimizando el volumen de resina utilizado al mínimo necesario y limitando las pérdidas al mínimo. SMART Injection es un sistema compacto e innovador con una capacidad de 0 a 30 cl, un calentamiento de hasta 120°C y una presión de hasta 8 bares.
2¿Cuáles son los beneficios?

Fiabilidad: ciclo automático

Tiempo:limpieza fácil del bloque SMART Injection y sin limpieza de la máquina de inyección

Respetuoso con el medio ambiente: no hay pérdidas de resina en la máquina de inyección ni en las mangueras de inyección

Reducción del coste de los consumibles: no hay mangueras de inyección


La máquina de inyección también está disponible con una capacidad de hasta 60 cl, y con una presión de hasta 20 bar (opcional).


Ejemplo de comparación para una pieza de 800g realizada en RTM (400g de resina).
Comparación Máquina de inyección SMART Injection Conclusión
Mano de obra 30 minutes 15 minutes - 50%
Consumibles 55€ 8€ - 89%
Pérdida de resina/b> 200g 40g - 80%


1¿Qué es el SMART Pick & Place?
El método de fabricación clásico para los elementos termoendurecibles es el corte de láminas manual, que consiste en colocar láminas de tejido secas manualmente en una herramienta para constituir la preforma.

Hoy en día, la mayoría de las piezas de composite se cubren manualmente y para cumplir con las tasas de producción cada vez mayores, hemos modificado por completo este procedimiento de producción mediante el desarrollo de una tecnología automatizada capaz de tomar una o más capas de una referencia inicial y colocarlas en su posición final (plana o 3D) de acuerdo con el plan de drapeado (SMART Pick & Place).

Nuestra solution can complement the solución SMART Control puede utilizarse junto con SMART Pick & Place para comprobar el 100% de la confirmación del drapeado.
2¿Cuáles son los beneficios?

• Reducción del tiempo del ciclo


• Mejora de la calidad y la repetibilidad de la producción


• Mejora del entorno de trabajo


• Adaptable a diferentes materiales compuestos (tejidos secos y preimpregnados)

A medida

En función de sus necesidades


Solución estandarizada

SMART Stacking



Diseñado por encargo. Diferentes posibilidades de configuración en función de las necesidades.

Ejemplo de configuración :

- Desenrollado del material
- Colocación y conformación de los pliegues
- Control del drapeado (SMART Control)
- Compactación
- Corte de preformas
- Ensamblaje de preformas
- Cierre del molde de inyección

Solución diseñada para la producción automática de pilas (2 pliegues por minuto). Incluye el gripper universal (SMART Gripper) y el SMART Control.

Hay dos referencias disponibles:

- Superficie de trabajo: 1000x600mm para pliegues de max. 500x300mm
- Superficie de trabajo: 2000x1000mm para pliegues de máx. 1000x300mm
